15.2.2007: Seriell programmierbarer Taktgenerator ICS307-02

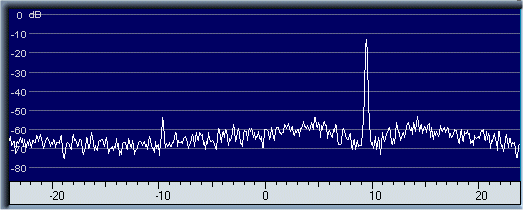

Gerade habe ich Muster des ICS307-02 bekommen. Mit einem Probeaufbau sollte die Frage geklärt werden, ob dieser Baustein ähnlich wie der CY27EE16 für HF-Anwendungen taugt. Dabei fiel auf, dass das Signal eine größere Rauschglocke besitzt. Gemessen wurde mit einem 20-MHz-Quarz und bei einem Ausgangssignal von ca. 15 MHz. Als Messempfänger diente ein IQ-Mischer. Die Rauschglocke bei -40 dB legt nahe, dass dieser relativ betagte Chip zwar als Taktgenerator, nicht aber als Empfängeroszillator taugt. Übrigens ist der Nachfolger ICS307-03 ganz anders aufgebaut und erreicht vermutlich wesentlich bessere Werte.

Zum Vergleich: Rauschen beim CY27EE16
