Ein  Kurzwellen-Audion mit nur zwei Transistoren und mit einer Batterie von 1,5 V,  das ist ein idealer Einstieg in die Kurzwellen-Empfangstechnik. Der Empfänger wird an einen aktiven PC-Lautsprecher angeschlossen und liefert eine überzeugende Empfangsleistung.

Die Schaltung weist eine Besonderheit auf. Der PNP-Transistor BC558C arbeitet als Audion in Kollektorschaltung (Emitterfolger). Warum das funktioniert? Es liegt an der internen BE-Kapazität des Transistors von wenigen pF. Genauer wird diese Schaltung in ELO erklärt.. Es wird nur ein sehr geringer Emitterstrom benötigt um den Schwingungseinsatz zu erreichen. Mit dem Poti stellt man das Audion für AM-Empfang gerade vor den Schwingungseinsatz, für CW und SSB knapp darüber.

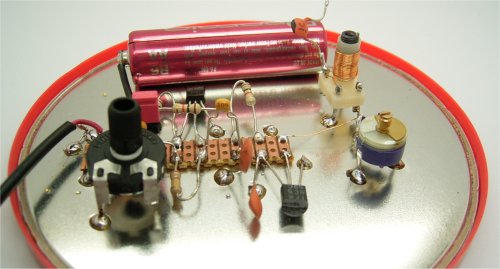

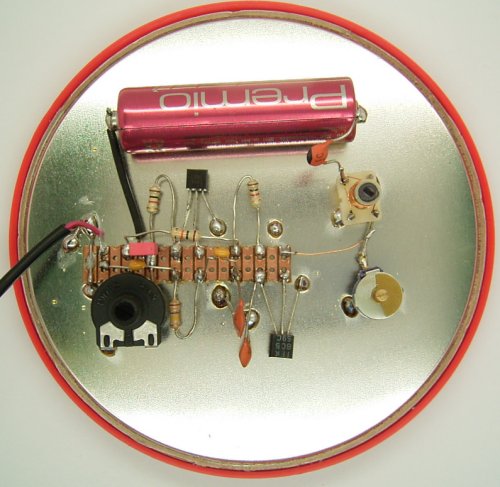

Die ganze Schaltung wurde auf den ausgeschnittenen Deckel einer Cappuccino-Dose gelötet. Als Drehko dient ein handelsüblicher 100-pF-Trimmer. Zusätzlich kann man auch mit dem Schraubkern der Spule abstimmen. Obwohl man die Senderwahl mit dem Schraubendreher betreibt, ist die genaue Einstellung einer Station problemlos. Wer will, kann sich noch einen Drehknopf leisten wie im kleinsten Radiomann der Welt.


Das Audion weist einen weichen Einsatz der Rückkopplung auf und ist relativ leicht zu bedienen. Der Frequenzbereich des Empfängers reicht insgesamt vom 49-m-Band bis zum 31-m-Band. Zwischen 7,0 MHz und 7,1 MHz kann auch Amateurfunk in CW und SSB gehört werden. Als Antenne eignet sich ein Draht ab 3 m Länge.

Das Audion
gabs lange schon.
(Dietrich Drahtlos)
