Radios basteln ist für viele der Anfang auf den Weg in die Elektronik. Klar, am Anfang steht die Mittelwelle. Aber erst auf Kurzwelle geht richtig die Post ab! Ein kleiner Empfänger, wenige Meter Draht, und schon hört man Sender aus aller Welt.

Die Anfänge des Fernempfangs sind eng mit dem Audion verbunden. Es wurde meist mit einer oder zwei Röhren aufgebaut. Außer dem Drehko zur Einstellung der Empfangsfrequenz hatte man den Rückkopplungsregler zur Entdämpfung des Schwingkreises. Wer damit geschickt umgehen konnte, holte auch noch das leiseste Signal aus dem Äther. In den Zeiten der Superhet-Empfänger wurde leicht vergessen, wie gut ein Audion sein konnte.

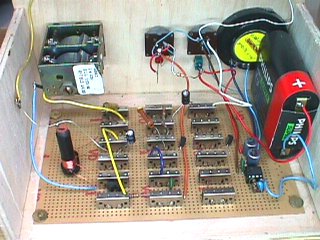

Mit den heutigen Bauteilen geht es aber noch viel besser! Mit einem Schwingkreis und wenigen Transistoren lässt sich ein guter Kurzwellenempfänger aufbauen. Das hier vorgestellte Audion wurde in einem einfachen Holzchassis untergebracht. Die Platine enthält die wichtigsten Bauteile und Kontaktfedern, die aus einem KOSMOS-Elektronik-Baukasten genommen wurden. Die eigentliche Schaltung wird wie in einem Baukasten zusammen gesteckt.

Fest verdrahtet ist ein kleiner NF-Verstärker mit einem Doppel-OPV LM358. Man kommt damit auf einen Batteriestrom von nur 1 mA, so dass man mit gutem Gewissen einen Batterie fest einlöten kann. Die eigentliche Audionschaltung kann leicht verändert werden, um verschiedene Varianten auszuprobieren. Der fotografierte Aufbau verwendet einen NPN-Transistor in Audionschaltung und zwei PNP-Transistoren in einer separaten Entdämpfungsschaltung. Die Spannung am Rückkopplungspoti wird durch die Bereitschafts-LED stabilisiert. Die Spule hat mehrere Anzapfungen, so dass man die Kopplung der Antenne, des Audion-Eingangs und der Entdämperschaltung verändern kann. Im Normalfall überstreicht das Gerät etwa 5 MHz bis 12 MHz. Ein einziger zusätzlicher Kondensator schaltet die Frequenz auf das 80-m-Amateurfunkband um, wo man sehr gut SSB- und CW-Sender empfangen kann.

Die Schaltung zeigt den Kern des Empfängers. Der NPN-Transistor sorgt für die Gleichrichtung und Verstärkung des Signals. Die beiden PNP-Transistoren in Differenzverstärkerschaltung arbeiten praktisch als Oszillator. Man kann daher den fehlenden Träger für SSB- und CW-Empfang zusetzen. Für AM-Empfang stellt man den Strom jedoch so ein, dass gerade alle Verluste ausgeglichen werden und noch keine Schwingungen einsetzen. Bei optimaler Entdämpfung ergibt sich eine sehr gute Verstärkung und Trennschärfe. Auch die Großsignal- und Intermodulations-Probleme vieler anderer Empfänger kennt die Schaltung nicht, weil durch die Entdämpfung nur das Nutzsignal verstärkt wird. In der Praxis kann diese einfache Schaltung in Bezug auf Klang und Empfindlichkeit manchen Super-PLL-Weltempfäner der unteren Preisklasse in den Schatten stellen.

Entwickle im Nu,
gebrauche mit Ruh.
(Dipl. Ing. D. Drahtlos)

Das Radio ist sehr einfach aufgebaut, nur mit Material, das gerade da war. Wenn sich die Schaltung bewährt hat, will man vielleicht ein stabileres Metall-Gehäuse verwenden, das zugleich auch die Frequenzstabilität verbessert und die Handempfindlichkeit verhindert. Da lohnt sich vielleicht sogar die Anschaffung eines eigens konstruierten Gehäuses vom Profihersteller. Insbesondere Aluminium Frontplatten, die nach eigenem Design erstellt werden, erhält man auch aus deutscher Produktion. Einen ganz anderen Weg zeigt Annikas Kassettenradio. Da wurde ein vorhandenes Gehäuse zweckentfremdet und mit einer ausgedruckten Frontplatte versehen.

Entscheidend für den Erfolg ist ein guter Drehkondensator. Die beste Quelle sind alte, kaputte Radios. Aber wenn so etwas nicht zu finden ist, bekommt man gute Drehkos immer noch bei Oppermann. Für erste Versuche reicht aber auch ein Foliendrehko, wie er in heutigen Transistorradios  verwendet wird. .

Erweiterte Schaltung mit Spulenvarianten und NF-Endstufe (vgl. Elektor 11/2000)

Siehe auch: Entdämpfter Detektorempfänger


Nachtrag: Spulendaten

Einige Elektronikbastler haben nach den genauen Daten der Spule gefragt. Ich habe einen Stiefelkörper mit 1 cm Durchmesser und Ferrit-Schraubkern verwendet. Aber der Kern ist fast ganz herausgedreht, also geht es auch ganz ohne. Der Wickelkörper darf auch aus Pappe, Holz oder Kunststoff sein. Aus dünnem, lackiertem Kupferdraht (ca. 0,3...0,7 mm) werden dann 20 Windungen aufgebracht. Alle 5 Windungen kommt eine Anzapfung. Dazu macht man eine verdrillte Drahtschlaufe, die dann abgeschnitten und verzinnt wird. Am Ende hat die Spule zwei Enden und drei Anzapfungen. Man kann dann ausprobieren, mit welcher Anzapfung es am besten geht. Die Antennenspule hat z.B. 5 Windungen und liegt neben der Schwingkreisspule, am besten am unteren Ende. Man kann sie aber auch weglassen und statt dessen eine der Anzapfungen verwenden. Die Spule passt in dieser Form mit einem üblichen Drehko (20 bis 300...500pF) für eine untere Frequenz von ca. 5 MHz, also zur Verwendung vom 49-m-Band bis ca. zum 31-m-Band und höher. Wenn man einen Spulenkörper mit Ferritkern hat, z.B. aus einem alten Radio, kann man durch Eindrehen des Schraubkerns die Frequenz verkleinern. Es ist sogar möglich, statt des Drehkos einen Festkondensator (ca. 100pF ...300 pF) zu nehmen und nur mit dem Schraubkern abzustimmen.


Nachtrag: Feinabstimmung

Ralf Kuthe schicke folgende Verbesserungsvorschlage: "Ich habe die Schaltung ein wenig verändert, so habe ich für die Rückkopplung ein 10K 10-Gang Wendelpoti mit einem 39k Festwiderstand in Reihe geschaltet, jetzt kann ich die Rückkopplung noch besser einstellen. Zum Drehko wurde ein ca 100pF Parallelkondensator zur Feinabstimmung geschaltet. Die Spule wurde auf einen rechteckigen Ferritkern gewickelt, Die Antenne an die 1. Anzapfung gelegt und die Rückkopplung an die 2. Als Transistoren habe ich einen BC 172C und 2 BC 560C verwendet. Abends bekomme ich das 31m, 41m und 49m Band, dazwischen kann ich auch noch mit einer Drahtantenne Amateurfunker auf 80m und 40m empfangen, ist allerdings nicht ganz einfach einzustellen. Ich bin jedenfalls über die Empfangsergebnisse sehr überrascht, weil so manches meiner Transistorradios nicht so empfindlich ist. Mir macht das Radio grossen Spass, vielen Dank." Hier ein Foto des verbesserten Empfängers:


Nachtrag: Aufbau mit Diodenabstimmung:

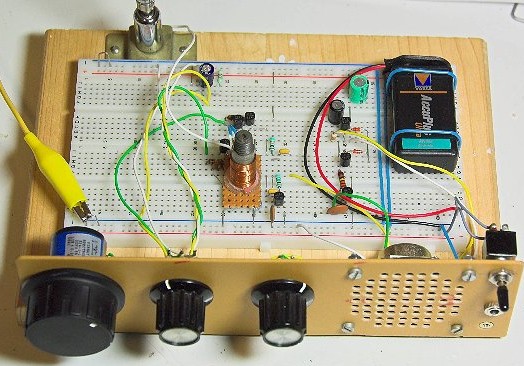

Dieser Aufbau stammt von Stefan Bion: "Ich habe statt des Drehkos eine Kapazitätsdiode BB212 eingebaut - das funktioniert sehr gut, man kann ein 10-Gang-Wendelpoti für die Abstimmung nehmen, was die Bedienung sehr erleichtert. Als NF-Verstärker habe ich eine einfache Transistor-Schaltung (Gegentakt-B-Verstärker) benutzt, die eine sehr gute Lautstärke liefert.

Es ist schon erstaunlich, was diese einfache Schaltung leistet. Teilweise ist der Empfang besser als der eines Taschenradios, das ich mal zum Vergleich herangezogen habe. Der Frequenzbereich geht bei meinem Aufbau von ca. 7 MHz (mit halb eingedrehtem Ferritkern) bis 18 MHz (ohne Ferritkern). Auch SSB-Empfang klappt super - eben habe ich eine Stunde lang einem QSO zwischen 3-4 Leuten auf 40 m zugehört. :-) "


Nachtrag: Loopantenne

Sebastian Heyn hat eine eigene Version des KW-Audions gebaut:



Im Bild erkennt man das Audion und die Loop Antenne aus 2 Windungen 6mm² Kupferkabel, 50cm Durchmesser. Gekoppelt wird über eine Koaxschleife. Die Einkopplung ins Audion mache ich über eine Koppelspule. Das Audion verwendet BF450 als Transistoren und ist ziemlich empfindlich (verglichen mit dem Aufwand, natürlich). Für den Kopfhörer verwende ich einen TDA7052, lustig dass ich den Lautstärkeregler extrem selten benutzen muss, das kann man prima mit der Rückkopplung regeln.  Meinen 10-€-Weltempfänger steckt das Audion in die Tasche, allerdings nicht was Frequenzstabilität angeht ;-) Der Schwingkreis ist über eine ziemlich lange Leitung (auf der Platine sind 3 Kontakte zu sehen) angeschlossen. Ursprünglich hatte ich da auswechselbare Spulen vorgesehen, war aber mit dem empfang unzufrieden  (Sender sind immer weggeschwommen) daher ist die Spule für KW nun direkt  am Drehko befestigt.


Siehe auch:  Audion mit Rahmenantenne: www.elektronik-radio.de/39994.html
