Wahlfreier Speicherzugriff

Wenn Sie Datenfiles im EEPROM der CC-Unit anlegen, dann haben Sie immer nur einen sequentiellen Zugriff, d.h. Daten werden immer hintereinander als Words abgelegt, wobei jeder Speicherzugriff zwei Bytes benötigt. CC-Basic erlaubt auch nur ein Datenfile. Das ist für viele Aufgaben gut und einfach einzusetzen, aber es ist nicht sehr flexibel.

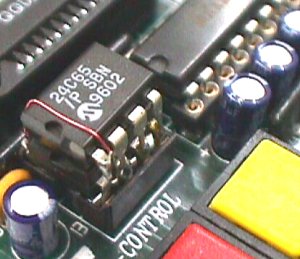

Datenblatt des 24C65 lesen (auf der CD direkt ausführbar)

Ganz anders wäre es bei einem wahlfreien Zugriff. Sie könnte jedes der 8192 Bytes im EEPROM direkt lesen und verändern. Sie könnten mehrere Datenfiles verwalten, Sie könnten platzsparend Einzelbytes ablegen, und Sie könnten jede Menge Fehler bauen, indem Sie sich z.B. das laufende Basic-Programm überschreiben.

Sie könnten? Nein Sie können!

Mit dem folgenden kleinen Assemblerprogramm haben Sie den gewünschten wahlfreien Zugriff. Insgesamt vier Bytes werden zwischen Basic und Maschinenprogramm ausgetauscht: I²C-Busadresse, Datenbyte und zwei Bytes für die interne Adresse des EEPROM. Schreibzugriffe erfordern einen Einsprung bei &H101, Lesezugriffe bei &H130. Das Programm verwendet Systemaufrufe aus dem CC-Betriebssystem, die schon in [1] erläutert wurden.

;Wahlfreier Zugriff auf ein EEPROM EEIO.ASM

AdrI2C  .equ $A1     ;Übergabe Busadresse
Dat     .equ $A2     ;Daten in/out
AdrHi   .equ $A3     ;interne Adresse
AdrLo   .equ $A4     ;als Word

       .org $101
;Einsprung $101, Daten schreiben
;CC-EEPROM vom Bus abmelden
        jsr $08BB    ;I2C_ReadLast
;Byte in eigenes EEPROM schreiben
        ldx AdrI2C   ;I2C-Adresse
        jsr $083C    ;I2C_Start
        ldx AdrHi    ;Adr High
        jsr $0846    ;I2C_Write
        ldx AdrLo    ;Adr low
        jsr $0846    ;I2C_Write
        ldx Dat      ;Daten
        jsr $0846    ;I2C_Write
        jsr $08E5    ;I2C_Stop
;CC-EEPROM wieder anmelden
        ldx #$0A0    ;Adresse 24C65, write
        jsr $083C    ;I2C_Start
        ldx $066     ;AdrCounter Hi
        jsr $0846    ;I2C_Write
        ldx $067     ;AdrCounter Lo
        jsr $0846    ;I2C_Write
        ldx #$0A1    ;Adresse 24C65, read
        jsr $083C    ;I2C_Start
        rts

;Einsprung $130, Daten lesen
;CC-EEPROM vom Bus abmelden
        jsr $08BB    ;I2C_ReadLast
;Byte aus eigenem EEPROM lesen
        ldx AdrI2C   ;I2C-Adresse
        jsr $083C    ;I2C_Start
        ldx AdrHi    ;Adr High
        jsr $0846    ;I2C_Write
        ldx AdrLo    ;Adr low
        jsr $0846    ;I2C_Write
        ldx $0A1     ;I2C-Adresse
        incx         ;Adr+1, Lesen
        jsr $083C    ;I2C_Start
        jsr $086F    ;I2C_Read
        sta Dat      ;Daten speichern
        jsr $08BB    ;I2C_ReadLast
;CC-EEPROM wieder anmelden
        ldx #$0A0    ;Adresse 24C65, write
        jsr $083C    ;I2C_Start
        ldx $066     ;AdrCounter Hi
        jsr $0846    ;I2C_Write
        ldx $067     ;AdrCounter Lo
        jsr $0846    ;I2C_Write
        ldx #$0A1    ;Adresse 24C65, read
        jsr $083C    ;I2C_Start
        rts
.end

Ein erstes kleines Programm soll den Lesezugriff demonstrieren, wobei ein kleines Basic-Programm sich selbst in Tokenform aus dem Speicher liest. Die I²C-Adresse ist hier &HA0. Das ist die Basisadresse des EEPROMs auf der CC-Unit. Haben Sie es bemerkt? Hier kann man ganz locker die Adresse eines eignen, zusätzlichen Speicherbausteins angeben.

'**************************************
'
' C-Control/BASIC       EEio1.BAS
'
' Aufgabe:
'
' - Wahlfreier Zugriff auf ein EEPROM
' - Auslesen der CC-EEPROM-Inhalte
'
'**************************************
' --- Definitionen --------------------

define AdrI2C  byte
define Dat  byte
define Adr  word

' --- Programmoperationen -------------

AdrI2C = &H0A0     'CC-EEPROM
for Adr = 0 to 40
  sys &H130        'EEPROM lesen
  print Dat,
next Adr

end

syscode "EEio.obj"

EEIO1.BAS starten (Auf der CD: direktes Download in die Unit)

Terminal starten (nur auf der CD möglich)

Das Programm hat übrigens eine Länge von 35 Bytes. Wer genau hinschaut, kann den Aufbau im EEPROM entschlüsseln. Nähere Informationen dazu findet man in [2].

Die ersten 40 Bytes im CC-EEPROM

Wahlfreie Schreibzugriffe auf das EEPROM der CC-Unit sind nun auch nicht schwieriger. Das folgende Programm beschreibt den Adressbereich 4000 bis 4255 mit einer aufsteigenden Zahlenfolge. Die Daten werden dann zur Kontrolle wieder zurückgelesen.

'**************************************
'
' C-Control/BASIC       EEio2.BAS
'
' Aufgabe:
'
' - Wahlfreier Zugriff auf ein EEPROM
' - Schreiben eines Datenbereichs
'
'**************************************
' --- Definitionen --------------------

define AdrI2C  byte
define Dat  byte
define Adr  word

' --- Programmoperationen -------------

AdrI2C = &H0A0     'CC-EEPROM
for Dat = 000 to 255
  adr = 4000 + Dat
  sys &H101        'EEPROM schreiben
next Dat

for Adr = 4000 to 4255
  sys &H130        'EEPROM lesen
  print Dat,
next Adr
end

'syscode "EEio.obj"

EEio2 starten

Terminal starten
