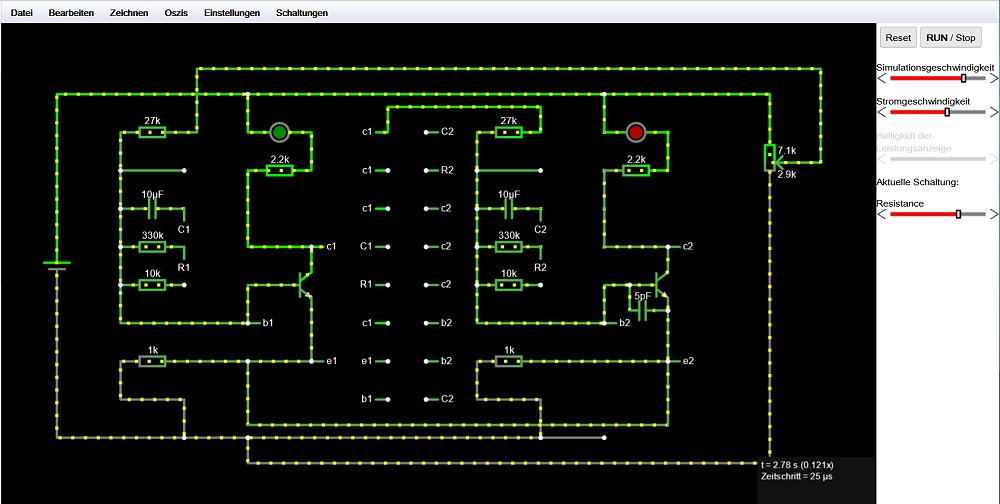

Simulation des Gegentakt-Blinkers

Paul Falstad hat diesen Online-Schaltungs-Simulator entwickelt: https://www.falstad.com/circuit/ Auf Anregung von Jürgen Pintaske hat er die Grundschaltung der Jumper-Platine eingegeben und eines der Beispiele aus dem Lernpaket Grundschaltungen der Elektronik damit simuliert.

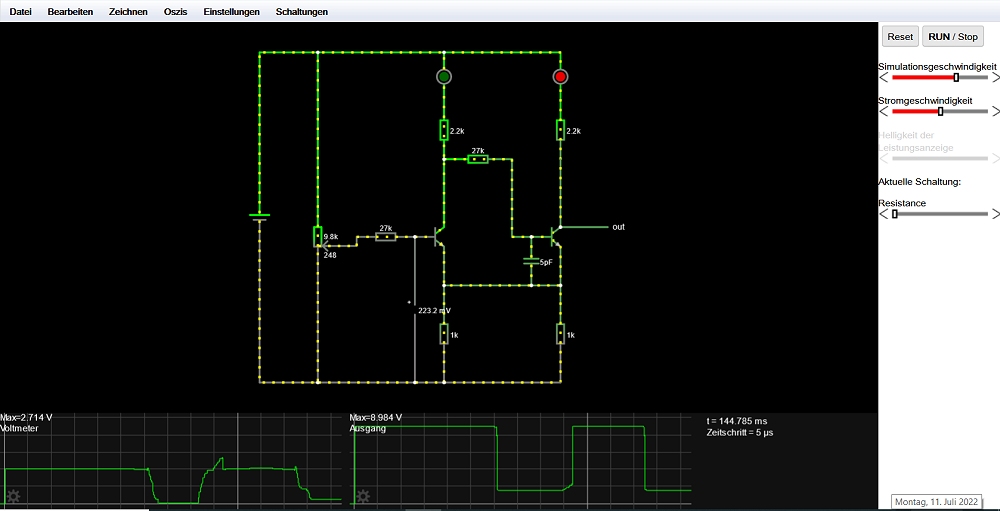

Im ersten Versuch wurde ein Schmitt-Trigger untersucht. Paul schrieb: I like your DPAA idea! (DPAA ist die englische Bezeichung für die "Jumper-Platine" aus dem Lernpaket Grundschaltungen der Elektronik: Desk Programmable Analog Array) It looks very flexible. Here is the Schmitt trigger circuit: https://tinyurl.com/2dtxtuwp I had to add a capacitor to aid in convergence. A real transistor has enough capacitance between terminals so it wouldn't be necessary, but the transistors in my simulator are ideal, unless you explicitly add capacitors.




I suggest using wires to act as the jumpers It is easy to add and remove wires.




https://tinyurl.com/2zpnucrn

Der Schmitt-Trigger gehört zu den Schaltungen, die nicht mehr allein mit Jumpern auf der Platine aufgebaut werden können. Insbesondere das Poti erfordert externe Verbindungen. In der Simulation wird es rechts neben der Schaltung am Resistance-Schieber bedient.
