(Programm 51)

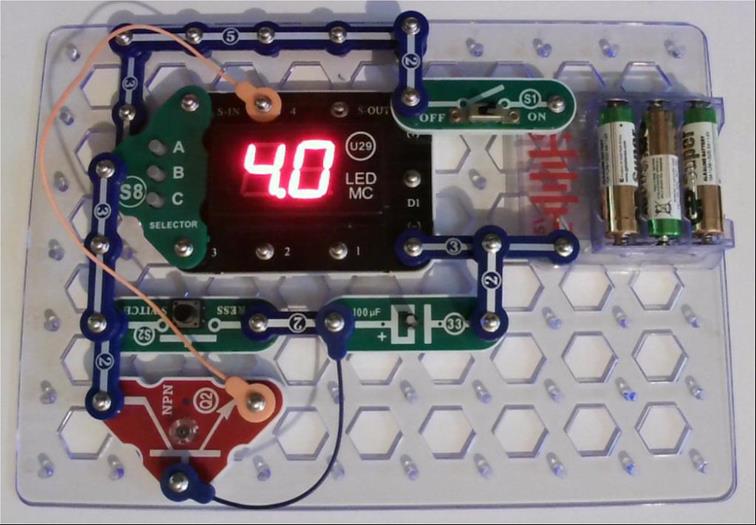

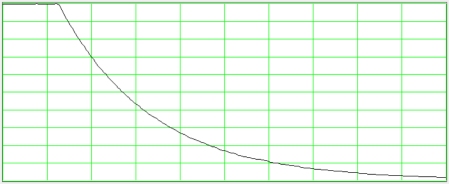

Hier wird auch wieder die Entladung des Kondensators gemessen. Baue den Transistor ein, so dass er den Messstrom verstärkt. Dann fließt nur noch ein sehr kleiner Basisstrom, der den Elko nur sehr langsam entlädt. Allerdings zeigt das Messgerät nun etwa 0,5 V weniger an, denn so viel Spannung braucht der Transistor zwischen seiner Basis und dem Emitter. Die höchste Spannung wird also mit 4,0 V angezeigt. Die Entladung ist zwar langsamer, aber wieder am Anfang schnell und dann immer langsamer.
Die Entladung ist nun rund 200 Mal langsamer. Du kannst in aller Ruhe beobachten, wie der Elko seine Spannung verliert. Und du kannst nun auch untersuchen, wie gut der Elko allein seine Ladespannung hält. Trenne dazu die Verbindung zum Messgerät und lade dann den Elko mit einem Tastendruck auf. Erst nach zehn Minuten oder sogar einer Stunde soll die Verbindung zum Messgerät wieder hergestellt werden. Wird dann schon weniger als 4 V angezeigt?
