(Programm 60)

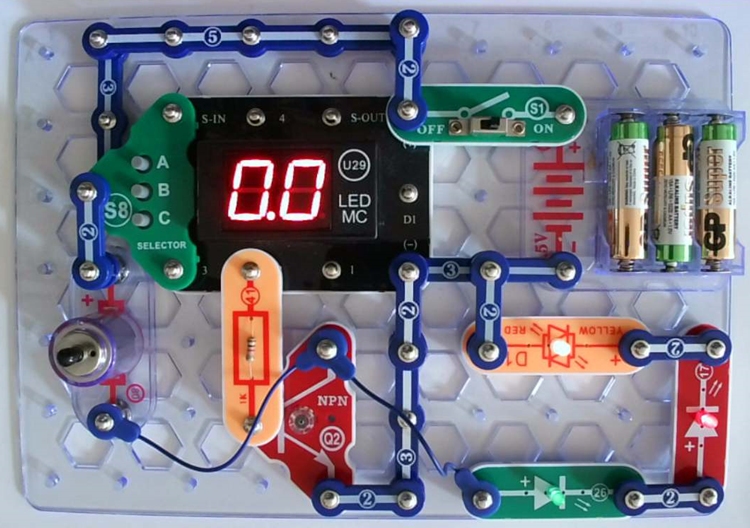

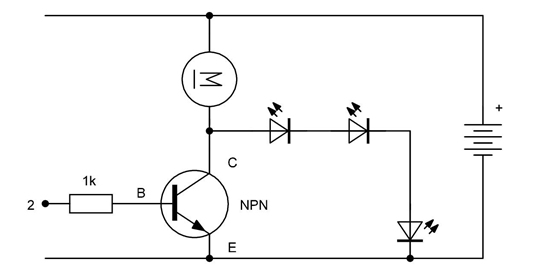

Die Betriebsspannung deiner LEDs hast du ja schon gemessen. Drei LEDs in einer Reihgenschaltung brauchen zusammen etwa 6 V, um hell zu leuchten. Die Batteriespannung von 4,5 V ist viel zu klein. Aber es gibt eine Möglichkeit, die Spannung zu erhöhen. Dazu brauchst du den Motor und den Transistor, der den Motor sehr schnell ein- und ausschaltet. Der Transistor wird durch den PWM-Ausgang des Programms 60 angesteuert.
Mit den Tasten A und C kannst du den Motor schneller oder langsamer laufen lassen. Zugleich ändert sich dann die Helligkeit der LEDs. Die größte Helligkeit wird erreicht, wenn der Motor gerade noch steht, aber hörbar summt.
Wie funktioniert das? Das Stichwort heißt: Elektromagnetische Induktion. Wenn sich das Magnetfeld in einer Drahtspule ändert, wird eine Spannung erzeugt. Der Motor enthält solche Spulen. Wenn der Strom eingeschaltet wird, erzeugen sie ein Magnetfeld. Beim Abschalten ändert sich das Magnetfeld sehr schnell. Dabei entsteht eine hohe Spannung, in diesem Fall nur bis etwa 20 V, weil der Motor schon ein Bauteil zur Begrenzung der Induktionsspannung enthält. Mit den angeschlossenen LEDs bleibt die Spannung etwas geringer, aber es fließen immer wieder für kurze Momente große Ströme. Deshalb leuchten alle drei LEDs hell. Mit Hilfe der Induktion wurde also aus 4,5 V eine viel größere Spannung erzeugt.
