Spannungserhöhung mit PWM

https://www.amazon.de/KOSMOS-620998-Easy-Elektro-Experimentierkasten/dp/B09S6LYQ

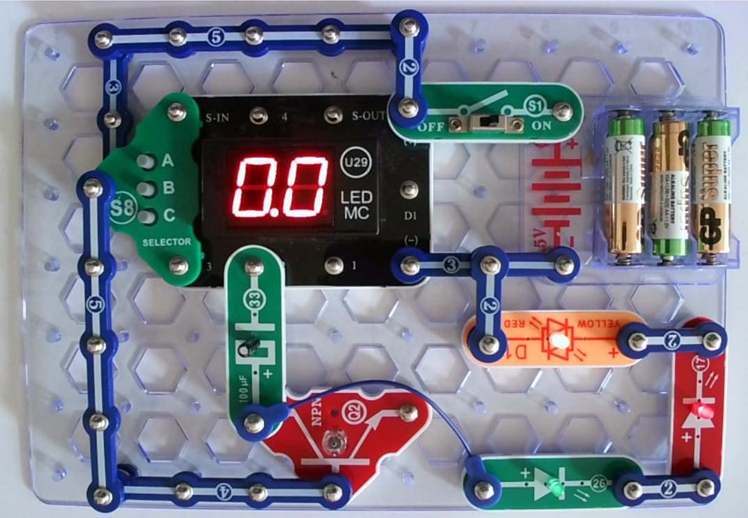

(Programm 60)

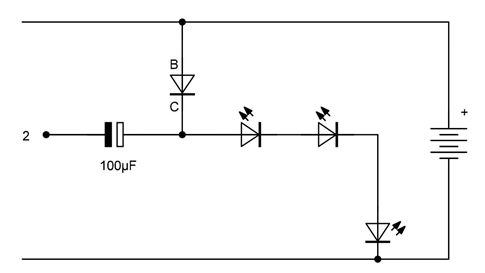

Es gibt noch eine andere Methode, um die Spannung zu erhöhen. Dazu brauchst du den Elko und eine Diode als Gleichrichter. Hier wird eine der beiden Silizium-Dioden im Transistor verwendet. Das Programm 60 schaltet wieder die Gleichspannung am Pin 2 in schneller Folge ein und aus. Der Elko macht daraus einen Wechselstrom. Die Gleichrichter-Diode lässt den Strom nur in einer Richtung fließen und lädt den Elko auf eine Spannung bis etwa 4 V auf. In den eingeschalteten Momenten des PWM-Ausgangs addiert sich diese Spannung zur Batteriespannung von 4,5 V, sodass man bis zu 8,5 V erzeugen kann.

Die drei LEDs sorgen dafür, dass die Spannung nur bis auf rund 6 V steigt. Es fließt genügend Strom für ein helles Leuchten. Mit den Tasten A und C kannst du das PWM-Verhältnis ändern. Damit ändert sich auch die Helligkeit der drei LEDs. Besonders deutlich wird die Änderung an den Rändern des Einstellbereichs.
