Kosmos Easy Elektro Games


https://www.amazon.de/KOSMOS-620998-Easy-Elektro-Experimentierkasten/dp/B09S6LYQPC

Dieser Baukasten enthält einen Mikrocontroller mit LED-Anzeige. Man kann zwischen ganz unterschiedlichen Programmen wählen, wobei die meisten elektronische Spiele sind. Vor dem Spaß kommt die Arbeit: Zu jedem Spiel muss man die passende Schaltung aufbauen. So ganz nebenbei geht es auch um die Elektronik. Selbst wer eigentlich nur spielen will, kennt am Ende die Bauteile und versteht die Schaltungen. Einige Versuche gehen tiefer in die Elektronik. Der Mikrocontroller enthält dazu spezielle Programme, darunter ein einfaches Voltmeter. Damit werden einfache Stromkreise untersucht. Der Versuch 35 geht noch weiter und untersucht einen Transistor.

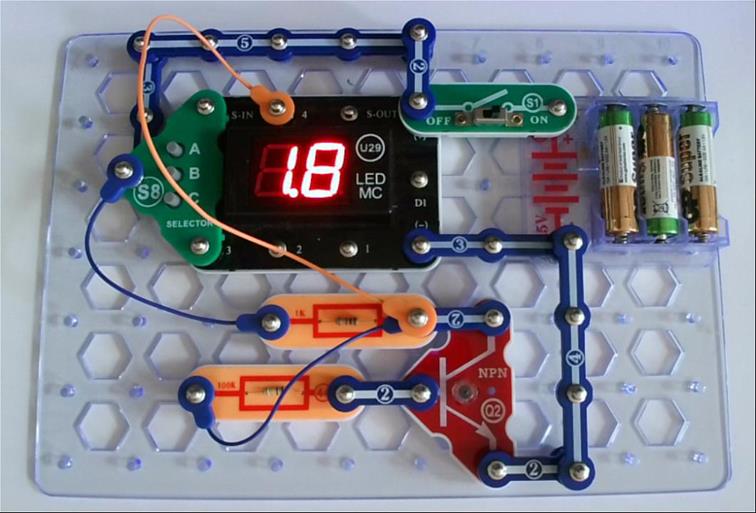

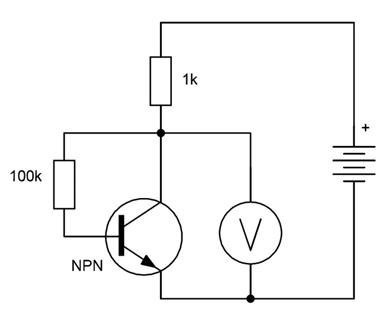

Um zu erfahren, wie stark der Transistor den Basisstrom verstärken kann, muss der Versuchsaufbau etwas angepasst werden. Die Schaltung hat nun nur einen Transistor und zwei Widerstände. Wichtig ist, dass der Basiswiderstand zwischen Basis und Kollektor eingesetzt wird. Damit erreichst du, dass der Transistor noch nicht voll eingeschaltet ist. Miss nun wieder die Spannungen an den drei Anschlüssen des Transistors.




Spannung am Emitter:                    0,0 V
Spannung an der Basis:                  0,6 V
Spannung am Kollektor:                1,8 V
Spannung der Batterie:                  4,5 V

Im Handbuch steht, dass ein Fachmann daraus die Stromverstärkung berechnen kann. Wenn du selbst ein Fachmann werden willst, kannst du es so ausrechnen:

Spannung am Kollektorwiderstand = 4,5 V – 1,8 V = 2,7 V
Strom durch den Kollektorwiderstand = 2,7 V / 1 kΩ = 2,7 mA
Spannung am Basiswiderstand = 1,8 V – 0,6 V = 1,2 V
Strom durch den Basiswiderstand = 1,2 V / 100 kΩ = 0,012 mA
Verhältnis der beiden Ströme = 2,7 mA / 0,012 mA = 225

Das Ergebnis lautet: Der Stromverstärkungsfaktor dieses Transistors ist 225. Da kann es allerdings große Unterschiede geben. Probiere es aus, vielleicht schafft dein Transistor sogar eine 300-fache Stromverstärkung.
