11.10.11: 6-Transistor-MW-Radio
Dieses alte Transistorradio von ca.
1970 wurde in einem dunklen Keller gefunden. Es ist ein SR-F408 von

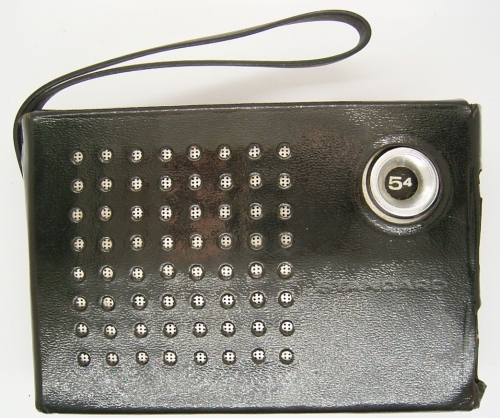

Standard Radio Corp aus Japan. Dabei war noch die schicke
Kunstledertasche. Das Radio funktioniert noch perfekt wie am ersten
Tag. Bemerkenswert finde ich, dass es nur einen
Mittelwellenbereich hat. Das war damals noch was wert, Radio-Luxemburg
am Stand ...

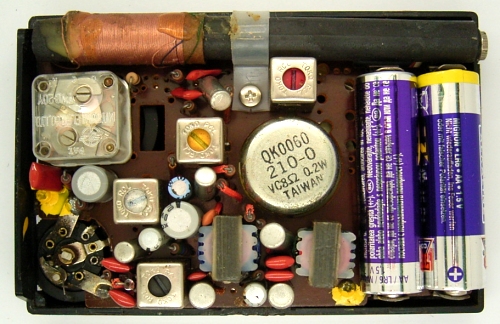

Ein
Blick ins Innere zeigt die Unterschiede zu heutigen Radios. Damals
verwendete man noch Germanium-Transistoren. Die Empfängerschaltung
mit den drei ZF-Filtern hat sich kaum geändert. Aber der
NF-Gegentaktverstärker hatte damals zwei Gegentaktübertrager
(siehe
Elexs), heute gibt es für diesen Zweck integrierte Verstärker wie z.B. den
TDA2822 , die auch schon mit 3 V auskommen.
