Kann man auch ohne Röhren Verstärker bauen, die genauso gut klingen wie ein altes Röhrenradio? Lange Versuche haben gezeigt, es geht! Und zwar mit Power-FETs in Klasse-A-Betrieb und zwei Röhrenradios als Lautsprecherboxen. Der hier gezeigte Verstärker wird ordentlich heiß, obwohl er auf einem großen Pentium-Kühlkörper aufgebaut wurde. Aber der Klang ist so gut, dass sogar eine Wasserkühlung gerechtfertigt wäre.
Was macht eigentlich das Besondere am Klang eines Röhrenradios aus? Da ist zunächst einmal das große Gehäuse, das hinten viele kleine Lüftungslöcher hat. Der große Lautsprecher bildet zusammen mit dem Ausgangsübertrager und dem Gehäuse ein wohl abgestimmtes Gesamtsystem. Man kann davon ausgehen, dass sich die Hersteller bei der Entwicklung viel Mühe gegeben haben. Das Gesamtsystem hat wohl keinen extrem glatten Frequenzgang, aber insgesamt eben einen sehr abgerundeten Klang.
Ein zweiter und ganz entscheidender Punkt ist, dass der Röhrenverstärker den Lautsprecher hochohmig ansteuert. Es wird also ein Strom gesteuert, während moderne Gegentakt-HiFi-Verstärker eine Spannung ausgeben und selbst einen sehr geringen Innenwiderstand haben. Dies erreicht man durch eine starke Gegenkopplung. Der alte Röhrenverstärker arbeitet dagegen ohne Gegenkopplung. Das bedeutet, dass Eigenresonanzen des Lautsprechersystems nicht elektrisch gedämpft werden. Im Ergebnis ist der Frequenzgang zwar messtechnisch weniger ideal, der Klang aber deutlich wärmer. Aber braucht man dafür eine Röhre? Nicht unbedingt, ein FET kann das genauso. Daher kam die Idee, einen einfachen Klasse-A-Verstärker mit einem Power-FET direkt am Ausgang anzuschließen. Entsprechend dem Übertrager-Wicklungsverhältnis braucht man sekundär weniger Betriebsspannung, dafür aber mehr Strom. Der größte Teil des Drainstroms fließt durch den Trafo, sodass der Lautsprecher kaum mit Gleichstrom belastet wird. Dass an der Primärseite des Trafos eine größere NF-Spannung erscheint, spielt hier keine Rolle, solange die Kathode der EL84 kalt bleibt. Das bedeutet, man dann das Radio ohne zusätzliche Umschaltung entweder als Röhrenradio oder als Lautsprecherbox betreiben.

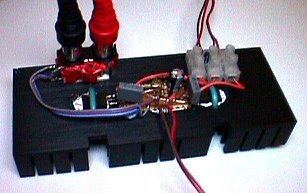

Die Schaltung zeigt die beiden Trimmer zur Einstellung der Gate-Vorspannung. Für jeden Transistor getrennt wird der gewünschte Drainstrom eingestellt. Ein Elko sorgt für ein weiches Hochfahren der Gatespannung, sodass wie bei einem Röhrenverstärker kein Einschaltknack zu hören ist. Wichtig sind auch die Serienwiderstände am Eingang, weil der Verstärker sonst zu wilden HF-Schwingungen neigt. Für die ersten Versuche standen leider keine gleichen Transistoren zur Verfügung, es wurden daher unterschiedliche Transistoren (BUZ71 und IRF244) verwendet, was zu ungleicher Verstärkung führte. Der Klang war aber trotzdem schon sehr ermutigend. Dann ging zufällig eine Energiesparlampe kaputt. Natürlich musste ich sie routinemäßig zerlegen (was sonst!) und fand zu meiner großen Freude zwei Leistungs-FETs des mir unbekannten Typs K2N52. Es muss sich um spannungsfeste FETs bis ca. 600 V handeln, wobei der Strom eher bescheiden sein darf. Tatsächlich wurde ein ON-Widerstand um 5 Ohm und ein maximaler Strom von ca. 1 A gemessen. Die Steilheit ist geringer als bei einem BUZ10 oder BUZ71, aber mit einem Ruhestrom von 400 mA ergab sich ein guter Kompromiss zwischen maximaler Lautstärke und Wärmeentwicklung.
Ohne Schrott im Haus
kommt der Erfinder nicht aus.
(Dietrich Drahtlos)

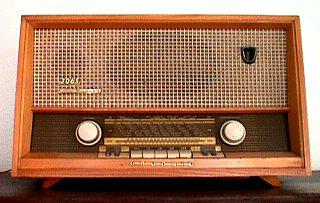

Weil ich kein Röhrenradio wegwerfen kann, stehen sowieso überall welche rum, manche funktionieren gut, manche warten noch auf ihre Restaurierung und andere sind derzeit völlig still. Aber als Lautsprecherbox funktioniert ein Radio auch dann noch, wenn röhrentechnisch gesehen schon alles zu spät ist. Übrigens müssen die Radios beider Kanäle nicht unbedingt vom selben Typ sein. Bei mir ist der linke Kanal ein Siemens-Super H64, der rechte ein Grundig-Zauberklang 2065.
Der Klang ist nach meinem subjektiven Eindruck nicht nur ebenso gut wie bei Röhrenradios, sondern sogar noch etwas besser. Wie das sein kann? Der leicht gekrümmten Kennlinie einer Pentode sagt man nach, dass sie mit ihren unvermeidlichen Verzerrungen eine Anreicherung an ungeraden Harmonischen bewirkt, die vom Hörer als besonders angenehm empfunden werden. Vergleicht man die Röhrenkennlinie mit der eines Power-FET, dann fällt sofort die große Ähnlichkeit auf. Allerdings muss man bei größeren Transistoren das Gebiet relativ kleiner Ströme genauer betrachten. Dort ist die Krümmung stärker, die Kennlinie ähnelt hier eher einer Triode als eine Pentode. Das bedeutet, dass man bereits bei kleinerer Lautstärke in den Genuss des vollen Röhrenklangs kommt.
Nachtrag von Stefan Semm: Kondensator- und Trafokopplung
Den kleinen Mosfet-Verst habe ich inzwischen nachgebaut. Er hat auf Anhieb funktioniert. Ich war aber noch nicht ganz zufrieden, da ich an meinem einzigen Röhrenradio nicht rumbasteln wollte, hab ich einen normalen LS benutzt. Doch der etwas hohe Ruhestrom verbog mir die Lautsprechermembran :-( und der Klang leidet dadurch... Hier mein Nachbau in etwas abgeänderter Form. Einmal mit Koppelkondensator, mit guten Klangeigenschaften. Man könnte das ganze auch in Drainschaltung bauen (hier gezeigt jeweils Sourceschaltung, mono).

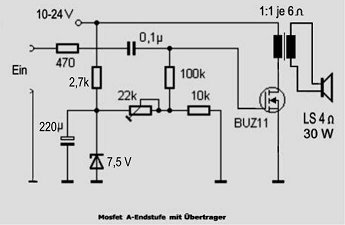

Ein anderes Beispiel zeigt die Schaltung mit Übertrager, mit ebenfalls guten bis sehr guten Klangeigenschaften. Ich benutze hierzu einen sehr großen ehemaligen Trenntrafo mit über 200 W Leistung aus einem alten Grundig FS. Die Chassis gab es mal eine zeitlang in den 80ern. Zufälligerweise paßt er von der Impedanz genau zu der Schaltung. Und durch die massige Größe ist er als Ausgangsübertrager bestens geeignet (große Übertrager haben bessere Klangeigenschaften). Was man im Keller noch alles so rumliegen hat!
Nun noch einiges zu den Werten: Die Spannung ist wie gesehen variabel, am besten hört sich´s so bei 15 V an. Der Ruhestrom sollte so zwischen 250mA und 800mA eingestellt werden, je nach Geschmack und Größe des Kühlkörpers, damit der BUZ11 nicht so leidet. Man könnte eventuell noch einen parallel schalten. Ich habe bei mir ca. 10V und 300mA eingestellt, da wird er nur wenig warm. Bei meinem ersten kleinerem Kühlkörper wurde er heiß wie eine Herdplatte. Die Ausgangsleistung ist wohl eher gering, vielleicht 1/2 - 1W max. Die Musik kommt von einem kleinem Kassettenrekorder, über Ohrhörerausgang kann man die Lautst. gut regeln. Der Klang kommt meinem alten Röhrengerät mehr als nahe. ...
Nachtrag: Messergebnisse
In ELEXS werden genaue Messungen an einem ähnlichen Verstärker durchgeführt: www.elexs.de/sinus2.htm
Nachtrag: Der FET-Amp von Elektor
Die Schaltung wurde inzwischen weiter entwickelt und im Elektor-Labor zu einem Platinenprojekt veredelt. Man braucht jetzt kein Röhrenradio mehr als Lautsprecherbox, weil die Schaltung eine Kondensatorkopplung besitzt. Dazu wurde ein weiterer Power-Fet als aktive Stromquelle hinzugefügt. Außerdem wurde ein dritter FET als Imedanzwandler vorgeschaltet.

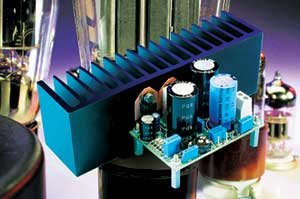

(Foto von www.elektor.de, Vorschau auf das Heft 12/03)

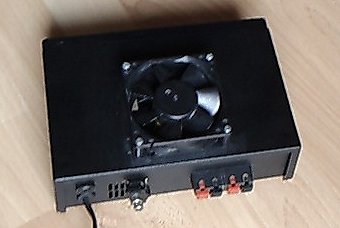

Der Prototyp dieser Entwicklung steht jetzt im Zimmer meines Sohnes Fabian und dient als fetter Soundkarten-Nachbrenner. Zum Kampf gegen die enorme Abwärme des Geräts wurde ein Lüfter eingebaut. Die von Fabi speziell konstruierte Fallstromkühlung richtet einen scharfen Luftstrahl von oben direkt auf den Kühlkörper.
Der Lüfter war im ersten Ansatz zu schnell und zu laut. Wir haben deshalb eine kleine Glühlampe in Reihe geschaltet, die nun im Inneren einen dezenten Lichtschein verbreitet. Nur manchmal weiß man nicht: Heizt er noch, oder brennt er schon?
Nachtrag: Lampen als Leistungswiderstand:
Elektronicki schreibt: Ich habe den Mosfet-Verstärker in Mono, mit zwei irfpf50's und einer Halogenlampe als Vorwiderstand gebaut (die Schaltung mit der Kondensatorkopplung). Es klappte auf Anhieb, der Sound war supi. Als Trimmer hab ich ein Mehrgangpoti aus einem Fernseher genommen, dann geht der Abgleich leichter.
