Mikrocontroller-Anwendungen

Programme und Tipps zum ATtiny13

Felix Irmscher hat die folgenden Programme entwickelt:

Programmauszug:

TIM0_OVF:                    ;Timer-ITR für Ton-/Pausenlänge

    in Sicher_ITR,SREG

    out TCNT0,Preload
    dec Laenge

TIM0_ENDE:
    out SREG,Sicher_ITR
reti
;----------------------------------------------------------
MELODIE:
;"Guten Abend, gut' Nacht"

.db    fis4,t8,fis4,t8,a4,t4p,fis4,t8,fis4,t4,a4,t4
.db pause,t4,fis4,t8,link,0,a4,t8,d5,t4,cis5,t4p,h4,t8
.db    h4,t4,link,0,a4,t4,e4,t8,link,0,fis4,t8,g4,t4
.db e4,t4,e4,t8,link,0,fis4,t8,g4,t4,pause,t4,e4,t8
.db link,0,g4,t8,cis5,t8,link,0,h4,t8,a4,t4,cis5,t4
.db    d5,t4,pause,t4,d4,t8,d4,t8,d5,t2,h4,t8,g4,t8,a4,t2
.db fis4,t8,d4,t8,g4,t4,a4,t4,h4,t4,a4,t2,d4,t8
.db d4,t8,d5,t2,h4,t8,g4,t8
.db    a4,t2,fis4,t8,d4,t8,g4,t4,fis4,t4,e4,t4,d4,t2
.db ende,ende

Das Melodie-Modul lässt sich mittels .db mit Noten füllen. Taktänderungen, Pausen und Haltebögen (verbundene Noten)
sind möglich. Nötig ist nur ein Piezo-Transducer an PB3.

HeartBeat_5-091007.asm

Programmauszug:

;----------------------------------------------------------
COUNTER:                    ;zählt die 4033 hoch
                            ;Überträgt HeartBeat auf Display
in Sicher,SREG

sbi portb,2                ;Reset für alle 4033
nop                        ;ggf. wieder weg
cbi portb,2

cpi HeartBeat,25            ;Anzeigegrenzen für HeartBeat
brlo ENDE_COUNTER            ;falls zu gross/klein:
cpi HeartBeat,230            ;Anzeige von Null
brsh ENDE_COUNTER

LOOP_1:
       sbi portb,1                ;je einen Zähltakt übertragen
    nop                        ;ggf. wieder weg
    cbi portb,1

    dec HeartBeat
brne LOOP_1
ENDE_COUNTER:
out SREG,Sicher            ;SREG zurück

ret
;----------------------------------------------------------

DIVISION_5400:                ;Eigenes Divisionsprogramm
                            ;durch n-fache Substraktion

    in   Sicher,SREG        ;SREG sichern
    clr HeartBeat            ;HeartBeat <- 0
    clr t_30_h                ;t_30_h <- 0
    ldi j,0x15                ;0x1518 (=5400) in Divident
    mov Divident_h,j        ;(Divisor ist t_30_h:t_30)
    ldi j,0x18
    mov Divident_l,j
    tst t_30                ;if t_30=0 -> keine Division !
    breq ENDE_DIVI

LOOP_DIVI:
    cp   Divident_l,t_30
    cpc Divident_h,t_30_h    ;Divident kann nicht mehr geteilt
    brlo ENDE_DIVI            ;werden (Divident < Divisor)

    sub Divident_l,t_30      ;Divident <- Divdent - Divisor
    sbc Divident_h,t_30_h

    inc HeartBeat            ;HeartBeat <- HeartBeat + 1
rjmp   LOOP_DIVI

ENDE_DIVI:
    out SREG,Sicher        ;SREG zurück
ret
;----------------------------------------------------------

Das Herzfrequenzmessgerät hat als Takteingang hier nur einen Taster. Den Differenzverstärker müsste man dann noch selbst entwerfen. Die Ausgabe erfolgt über drei kaskadierte CMOS 4033 mit drei LED-Anzeigen. Die ICs lassen sich sehr schnell und einfach hochzählen. Zwischenspeicherung ist nicht notwendig. Vor der nächsten Anzeigesequenz wird dann einfach ein Reset ausgelöst. Als Ausgabe wäre auch gut das Unterprogramm WRCOM geeignet. Gemessen wird das Zeitintervall von drei Herzschlägen und dann entsprechend umgerechnet.

Sirene_2-111007.asm

Programmauszug:

;----------------------------------------------------------
TIM0_OVF:                    ;Oszillator an PB3

    in Sicher_ITR,SREG        ;SREG sichern

DEC_kk:
    ldi ii,1
    dec kk
    cp kk,ii
    brsh OSZILLIEREN
    ldi ii,10
    mov kk,ii

    ldi ii,1
    cp Down,ii                ;momentan hoch/runtergezählt ?
    breq RUNTER

HOCH:
    ldi ii,150
    cp jj,ii                ;ganz oben auf 150 ?
    brsh WIEDER_RUNTER
    inc jj
    rjmp OSZILLIEREN

    WIEDER_RUNTER:
    ldi ii,1
    mov Down,ii
    rjmp OSZILLIEREN

RUNTER:
    ldi ii,20
    cp jj,ii                ;ganz unten auf 20 ?
    brlo WIEDER_HOCH
    dec jj
    rjmp OSZILLIEREN

    WIEDER_HOCH:
    ldi ii,0
    mov Down,ii
    rjmp OSZILLIEREN


OSZILLIEREN:
    mov ii,jj
    WAIT_ITR:
        nop
        dec ii
    brne WAIT_ITR

    sbic portb,3
    rjmp PIEP_AUS

    PIEP_EIN:
    sbi portb,3
    rjmp ENDE_ITR

    PIEP_AUS:
    cbi portb,3
ENDE_ITR:

    out SREG,Sicher_ITR        ;SREG zurück

reti
;----------------------------------------------------------

Die Sirene arbeitet als Interrupt. So kann man beispielsweise ein Alarmanlagenprogramm ohne Unterbrechung weiterlaufen lassen, während die Sirene an ist. Auch hier ist ein Piezo-Transducer notwendig.

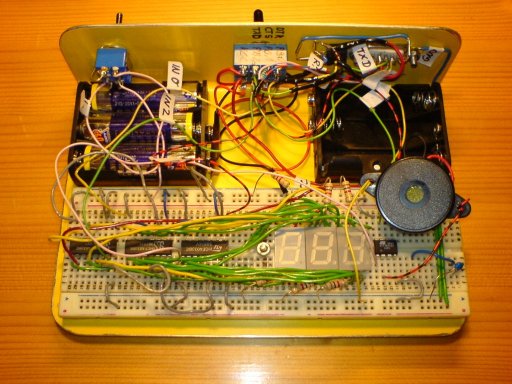

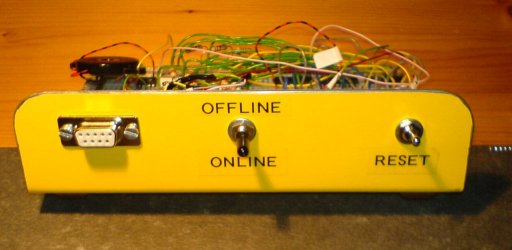

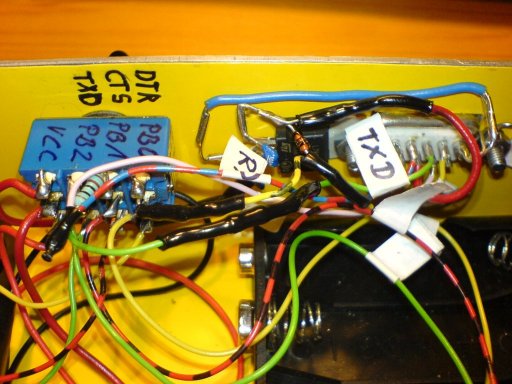

Es wurde ein Modul selbst gebaut, mit dem Vorteil, auch PB0 bis PB2 zu nutzen. Als Multiplexer dient ein einfacher 4xUM-Schalter. Hier werden PB0,PB1,PB2 und VCC umgeschaltet zwischen RS232 und Steckboard/Batterie

Die Spannungsregelung 7805 ist fliegend angeschraubt. Es besteht die Möglichkeit, auch ohne PC zu arbeiten, da mit Batterien entweder 4,5V oder - mit entsprechendem zusätzlichem Spannungsregler 7805 - 9V für eine stabilisierte VCC angelegt werden können.
