Berichtigungen:

S. 30 Ein Tippfehler bei der Berechnung des Vorwiderstands:

R = U / I
R = 4,9 V / 20 mA
R = 245 Ohm

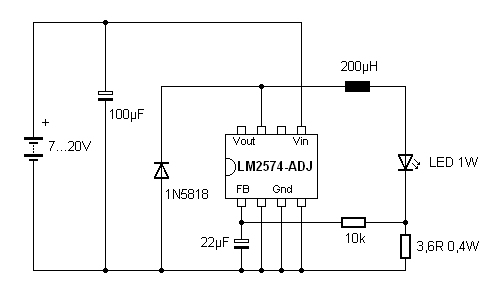

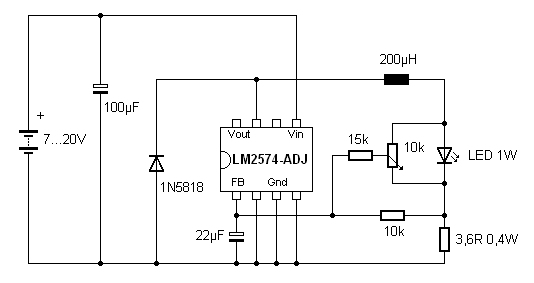

 Der Ausgang Vout des Schaltreglers LM2574 liegt nicht, wie fälschlich in den Schaltbildern zu lesen, an Pin 8, sondern an Pin 7. Wenn man sich die Aufbaufotos genau ansieht, ist es dort zu erkennen. Hier die berichtigten Bilder:
